電子制造業競爭白熱化,產品品質直接決定企業生存空間。傳統人工質檢模式已難以應對高密度、微型化的電子元件檢測需求,AOI視覺檢測設備正成為行業轉型升級的關鍵支撐。

1. 攻克微小缺陷識別難題

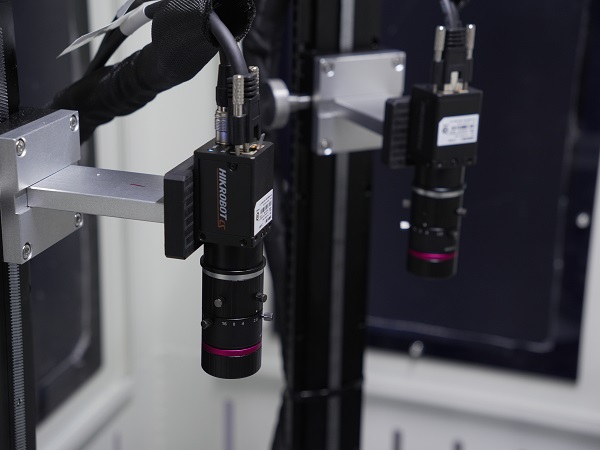

現代PCB板元件密度越來越高,焊點尺寸縮小至微米級,人工目檢極易漏檢。AOI視覺檢測設備搭載高精度光學成像系統,可清晰識別虛焊、短路、偏移、立碑等常見缺陷,檢測精度可達0.01mm級別,漏檢率大幅降低。
2. 破解檢測效率瓶頸
電子產品更新?lián)Q代快,產線節拍不斷提速。AOI設備支持高速掃描,單塊PCB檢測時間僅需數秒,且支持24小時連續作業,產能較人工提升數十倍,完美匹配現代化產線節奏。
3. 消除主觀判斷偏差
人工質檢受疲勞、經驗差異影響,標準難以統一。AOI視覺檢測設備基于算法判定,檢測標準恒定一致,杜絕人為因素導致的誤判與漏判,確保品質判定客觀公正。
4. 實現全流程數據閉環
設備自動記錄每塊產品的檢測數據,生成SPC統計報表,幫助企業分析缺陷分布規律,反向優化錫膏印刷、貼片等前段工藝,構建從檢測到改善的良性循環。

5. 降低綜合運營成本
雖然初期投入較高,但AOI設備可替代多名質檢人員,減少培訓成本與人員流動風險。長期來看,設備投入遠低于人工質檢的持續支出,ROI回報顯著。
在工業4.0時代,AOI視覺檢測設備不僅是質檢工具,更是電子制造企業實現智能制造、提升核心競爭力的戰略選擇。擁抱自動化檢測技術,方能在這場品質革命中占據先機。
